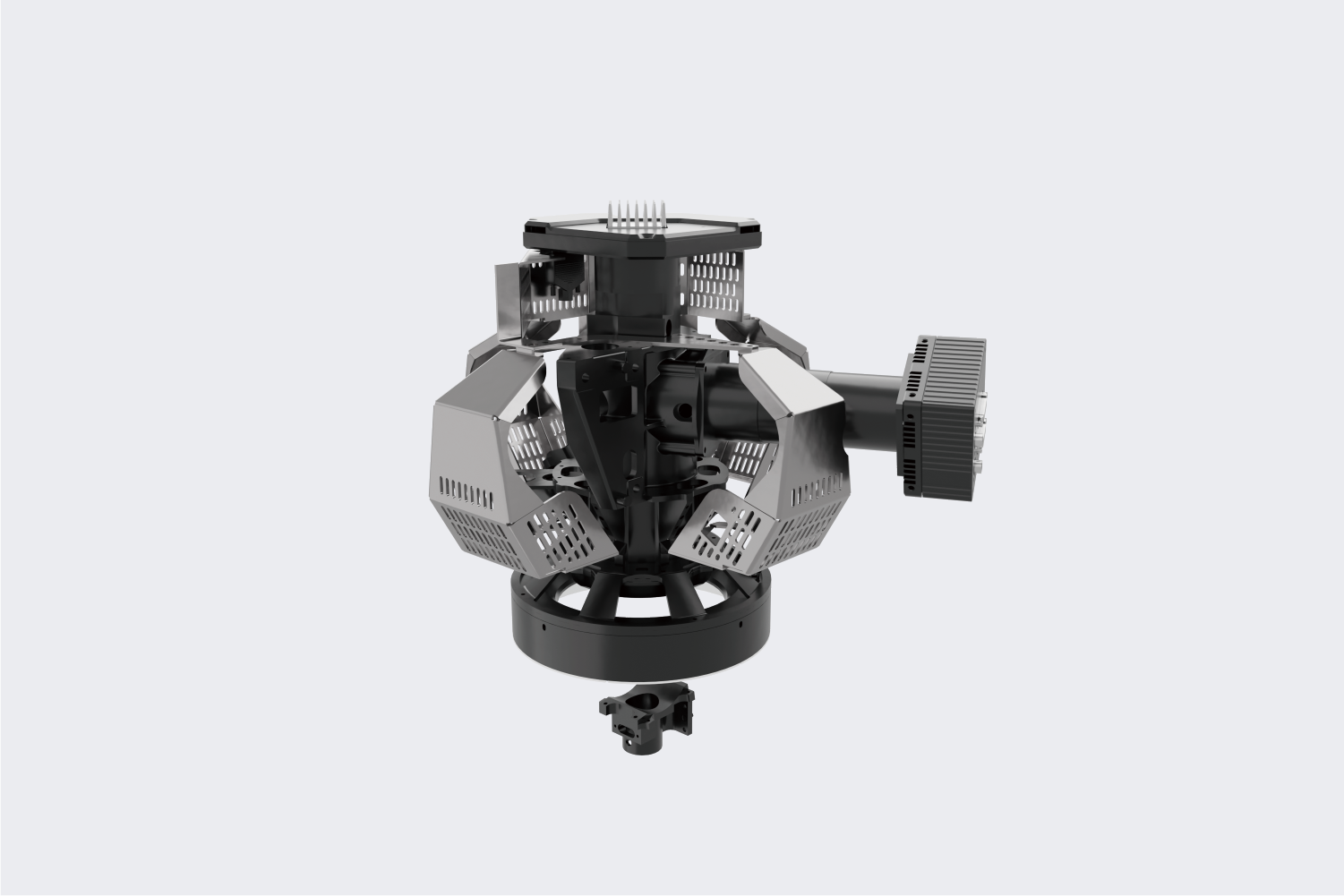

Top 3D Vision Module
Performs IC top-side dimensional measurement and defect inspection, including solder ball coplanarity, solder ball / pad size, lead (pin) pitch, missing / excess / damaged / shifted solder balls and missing or defective components.

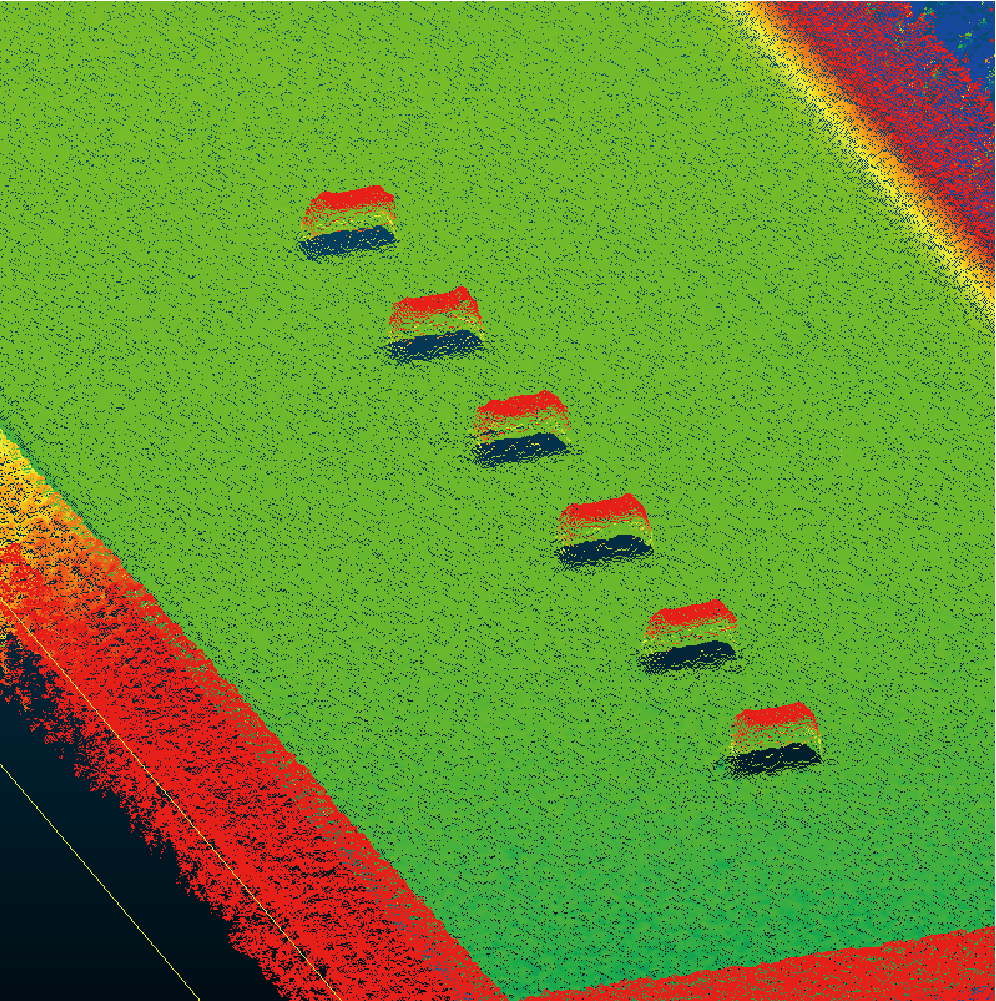

Defect Images
Technical Parameters
FOV
26mm × 26 mm
XY Lateral Resolution
11 μm
Pixels Per FOV
5120 × 5120
3D Sensor Height Resolution
0.3 μm
Repeatability
4 μm ( 3 σ )
Accuracy
± 3 μm
Minimum Feature Diameter
110 μm
Measurement Range
5 mm
3D Acquisition Time (Dwell), Typical
400 msec
Maximum Allowable Motion during Acquisition
3 μm
L × W × H
350mm × 450mm × 350mm
Weight
≈ 9 kg
